專利技術違者必究   CFSK系列風泵水位自動控制器

CFSK系列風泵用水位自動控制器 （磁性浮球）

1.用途和范圍

  CFSK系列風泵水位自動控制器 （以下簡稱控制器）主要對液位定點發訊，實現生產過程中的報警、控制、調節等作用，在使用風動泵的煤礦、化工、石油等單位現場的生產過程中，是不可缺少的工具，控制器為純氣動產品，有普通型和防腐型兩款。其特點是：經濟實用，安裝方便，安全可靠。

2.技術參數及特點

1）、基本參數：

浮球到控制器的管線：φ3、φ10的PU管3m(或由用戶提出一個長度)

2）、噪聲應不大于55dB(A)。

3）、重量：12.5kg

4）、分體式結構，控制箱遠離污水，去除了污水對氣動件的影響。

5）、液位探測采用磁性浮球，使液位探測剛更穩定可靠，增加使用壽命。

3.1、控制器結構

  控制器由氣動磁性浮球閥和氣動控制件主成，結構簡單性能穩定可靠。安裝時機體部分可遠離液體。

  上下水位控制閥與控制器之間由PU管連接，加長或縮短PU管可以把控制器安裝到合適位置。

3.2、調整上下水位浮球閥的距離可得到希望的水位控制。

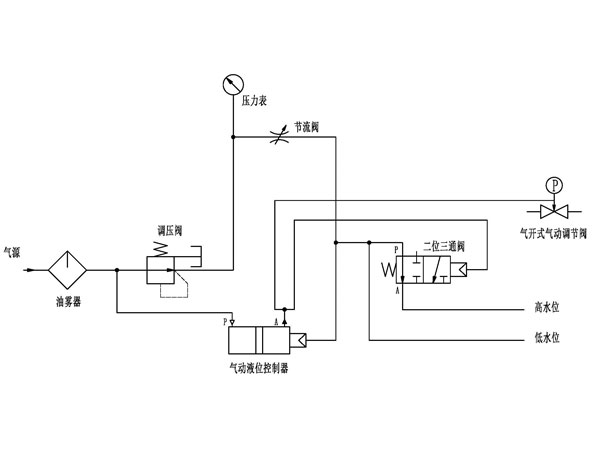

3.3、原理圖
